有线传输介质

双绞线

双绞线电缆是由按一定密度的螺旋结构排列的两根包有绝缘层的铜线部再包裹屏蔽层或橡塑外皮而构成。

双绞线电缆分为**屏蔽双绞线(STP)和非屏蔽双绞线(UTP)**两大类。

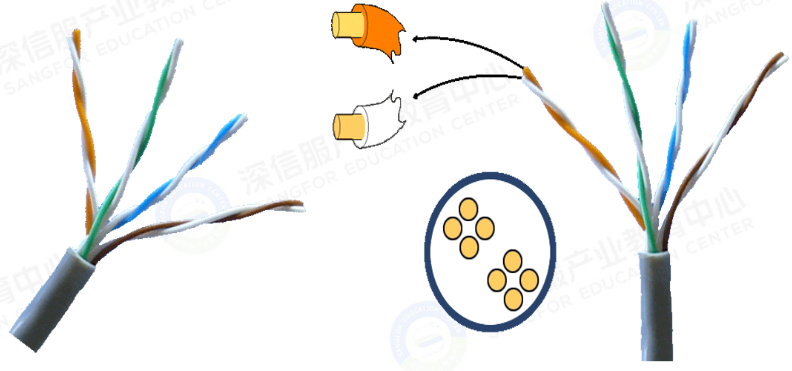

双绞线由两根相互绝缘的导线按照一定规格相互缠绕在一起，可以实现冲抵干扰，降低信号传输衰减的效果。

  1. 非屏蔽双绞线(UTP)
    优点：尺寸小、重量轻、容易弯曲；价格便宜；容易安装和维护。
    缺点：抗干扰能力较弱；传输距离比较短。
    UTP分为：3类线、4类线、5类线和超5类线，适合于楼宇内部的结构化布线。

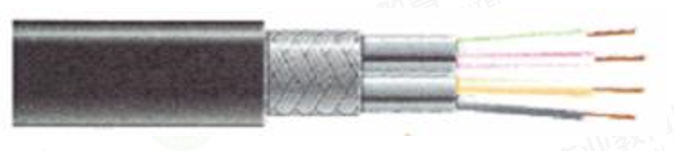

  2. 屏蔽双绞线(STP)
    优点：传输质量较高；电缆尺寸和重量与UTP相当。
    缺点：安装不合适有可能引入外界干扰；成本较高。

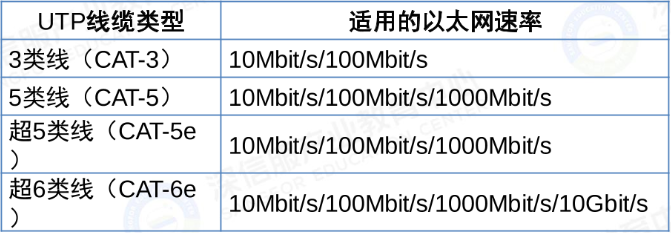

目前常用的UTP线缆类型如下：

同轴电缆

同轴电缆由两个导体组成，是一个空心圆柱形网状导体围裹着一个实心导体的结构。

同轴电缆可分为两种基本类型，基带同轴电缆和宽带同轴电缆。

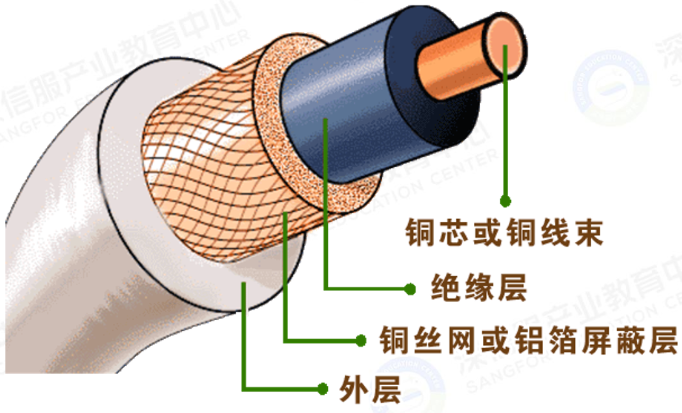

同轴电缆的结构

同轴电缆的特性

物理特性：频率范围较宽。
传输特性：

  • 粗电缆：抗干扰性能好，传输距离远
  • 细电缆：价格便宜，传输距离近

连通性：适于点到点及点到多点的连接。
地理范围：距离大，几干米甚至几十干米。
价格：高于双绞线，低于光纤。

光纤

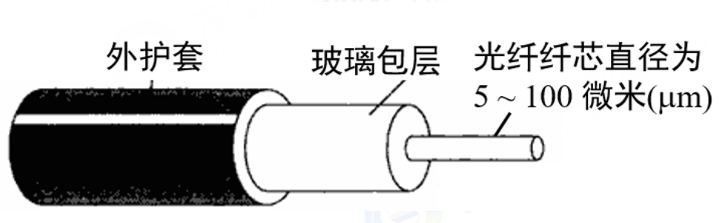

光纤是一种能够传导光信号的介质。光纤由纤芯、包层两部分构成。纤芯为光通路；包层由多层反射玻璃纤维构成，用来将光线反射到纤芯上。

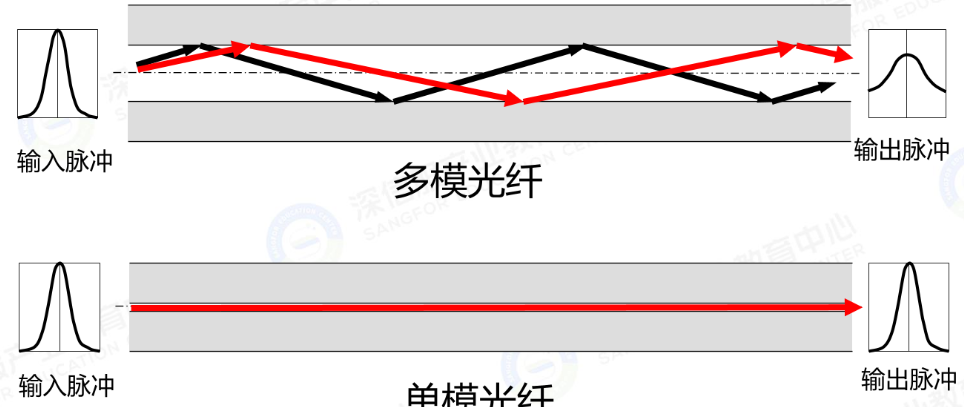

光线在光纤中的传输方式依靠全反射

光纤的特性

物理特性： 两根光纤组成传输系统，按波长范围可分成3种：0.85μm、1.3μm、1.55μm.
传输特性： 数据传输率可达几干Mb/s,传输距离达几干米。
连通性： 普遍用于点到点的链路。
地理范围： 6km~8km的距离内不用中继器传输。
抗干扰性：不受电磁波干扰或噪声影响。
价格：目前价格较高，但随着技术的改进会大幅下降。

无线传输介质

微波

微波中继通信是利用电磁波在对流层的视距范围内传输的一种通信方式，其频率般在1GHz至20GHz左右。

由于受地形和天线高度的限制，两站间的通信距离一般为30~50km。故长距离传输时，必须建立多个中继站。

优点：

  1. 通信信道容量大
  2. 微波传输质量较高
  3. 建设投资少，见效快

缺点：

  1. 相邻站之间必须直视，不能有障碍物
  2. 有时会受恶劣气候的影响
  3. 隐蔽性和保密性较差
  4. 使用和维护耗费较大

卫星通信

微波通信的一种方式，只不过它是利用位于高空的人造地球卫星作为中继器的一种微波接力通信。

卫星通信的最大特点是通信距离远，且通信费用与通信距离无关，非常适合于广播通信。卫星通信具有较大的传播时延，系统的保密性较差。

数据传输方式

按数据代码的传输顺序：串行传输和并行传输

按数据传输的体制：模拟传输和数字传输

按数据传输的同步方式：同步传输和异步传输

按数据传输是否经过调制：基带传输和频带传输
